Datasheet

Product Features #

  • ESP32-WROOM32 Module
  • Built-in Button on front panel
  • Digital Inputs
  • Analog Input
  • Transistor Outputs
  • DIN-Rail mounts
  • Supports Expansion ports

Expansions Supported

  • Digital Input
  • Analog Input
  • Transistor Output

Main  #

Range of Product  NORVI IIOT
Product type  Programmable Controller
CertificationsEN 61131-2:2007
EN 61010-1:2010+A1:2019
EN IEC 61010-2-201:2018
2014/30/EU- Electromagnetic Compatibility (EMC)
Annex III, Part B, Module C
Rated supply voltage  24V DC
Communication WiFi 2.5GHz / Bluetooth  RS-485
Inputs and Outputs8 x Digital Inputs
1 x Analog Inputs with 0–10V
Displays and Visual Indicators  LED

Product Identification #

Product Unified Code   NORVI IIOT-AE03
Product Part Numbers   NORVI IIOT-AE03

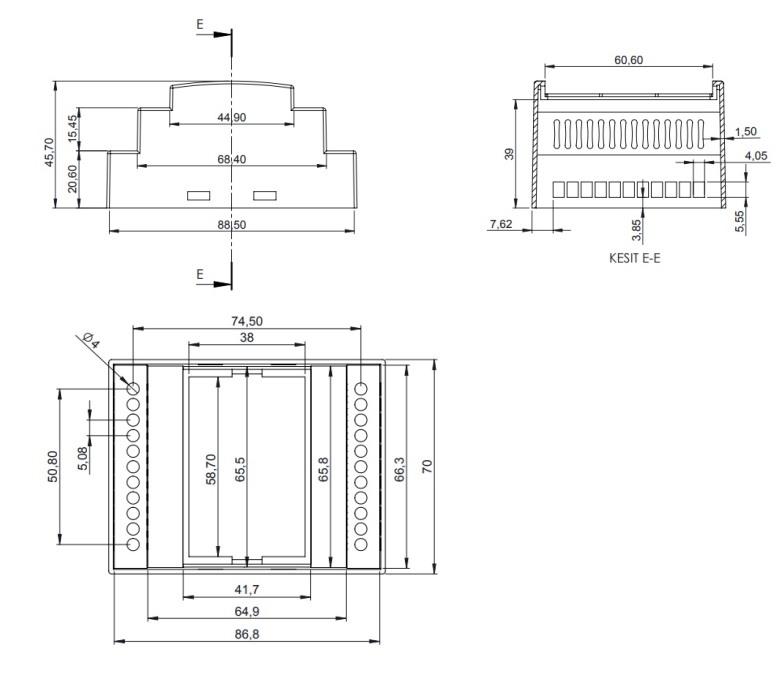

Mechanical Properties  #

Enclosure   NORVI 204
Mounting / Installation Method  DIN RAIL / MOUNTING TABS
Terminal Type   SCREW TERMINAL
Terminal Arrangement   Top and Bottom
Length   90.50 mm
Height   56.60 mm
Width   60.60 mm

Environment  #

IP degree of protection   IP20
Operating altitude 0–2000 meters
Operating Temperature   – -10… +85° C (14…185 °F)
Storage altitude 0–3000 meters
Shock resistance   15 gn for 11ms
Resistance to electrostatic discharge 4 kV on contact   8 kV on air
Resistance to electromagnetic fields 10 V/m (80 MHz …… 1GHz)
3 V/m (1.4 MHz …… 2 GHz)
1 V/m (2 MHz …… 3 GHz)

Electrical Characteristics  #

Grid Powered Devices  #

Rated Supply Voltage (V)  24V DC
Current Consumption (mA)  400mA
Recommended Power Source  1A, 24V DC

Processing #

SOC / MCU  ESP32-WROOM32
Flash Memory  4MB
ROM  448 KB
SRAM  520 KB
PSRAM  NOT AVAILABLE

Peripherals  #

Built-in Buttons  #

Button 1 Pin  GPIO32 Analog Input Level 1
Button 2 Pin  GPIO32 Analog Input Level 2
Button 3 Pin  GPIO32 Analog Input Level 3

INPUTS and OUTPUTS  #

Digital Inputs #

Number of Digital Inputs  8
Digital Input Polarity  Sink and Source
Digital Input Maximum Voltage  32V DC
Digital Input Minimum Voltage  18V DC
Maximum Switching Frequency  1 kHZ
Terminal ArrangementDigital Input 0 – GPIO18
Digital Input 1 – GPIO39
Digital Input 2 – GPIO34
Digital Input 3 – GPIO35
Digital Input 4 – GPIO19
Digital Input 5 – GPIO21
Digital Input 6 – GPIO22
Digital Input 7 – GPIO23

Analog Inputs  #

Number of Analog Inputs  1
Analog Input Measurement Range  0 – 10V
Analog to Digital Converter (ADC)built-in ADC
Terminal ArrangementA0 : Analog Input 0 – GPIO33

Communication Channels #

RS-485 Communication #

Communication Mode  HALF-DUPLEX
Transceiver  MAX485
Unit Load   1/4
Flow Control / Direction Control Pin  GPIO4
TX Pin  GPIO5
RX Pin  GPIO3
Terminal Arrangement

GPIO Map  #

GPIO  Description  Usage
0  outputs PWM signal at boot  NRST
1  debug output at boot
2  connected to on-board LED
3  HIGH at boot  RX
4  RS-485
5  outputs PWM signal at boot  TX
6  connected to the integrated SPI flash
7  connected to the integrated SPI flash
8  connected to the integrated SPI flash
9  connected to the integrated SPI flash
10  connected to the integrated SPI flash
11  connected to the integrated SPI flash
12input only
13input only
14  outputs PWM signal at boot
15  outputs PWM signal at boot
16  SDA
17  SCL
18SCLK  Digital Input 0
19MISO  Digital Input 4
20
21input only  Digital Input 5
22input only   Digital Input 6
23MOSI  Digital Input 7
24
25  Expansion Port   Pin 1
26
27
28
29
30
31
32  Analog Input  Buttons
33  Analog Input 0
34  input only  Digital Input 2
35  input only  Digital Input 3
36  input only
37
38
39  input only  Digital Input 1

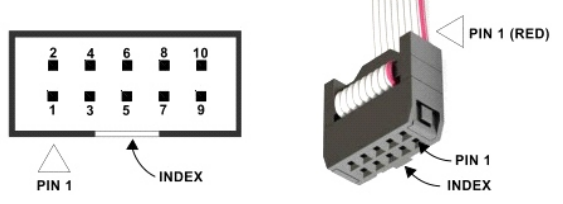

Expansion Port  #

PIN   ESP32 Connection
1   IO25
2   TXD0
3   NOT CONNECTED
4   RXD0
5   BOOT IO0
6   IO32
7   NOT CONNECTED
8   SCL – GPIO17
9  GROUND
10  SDA – GPIO16
