Datasheet

Product Features #

  • ESP32-WROOM32 Module
  • Built-in 0.96 OLED Display
  • microSD Card Support
  • Built-in Button on front panel
  • Digital Inputs
  • Analog Inputs
  • Transistor Outputs
  • DIN-Rail mount

Expansions Supported

  • Analog Input
  • Digital Input
  • Transistor Output
  • Analog Output

Main #

Range of Product  NORVI IIOT
Product type  Programmable Controller
CertificationsEN 61131-2:2007
EN 61010-1:2010+A1:2019
EN IEC 61010-2-201:2018
2014/30/EU- Electromagnetic Compatibility (EMC)
Annex III, Part B, Module C
Rated supply voltage  24V DC
Communication  WiFI 2.5GHz / Bluetooth  RS-485
Inputs and Outputs8 x Digital Inputs
8 x Transistor Outputs
Displays and Visual Indicators  0.96 OLED Display and Indicators

Complementary #

Product Unified Code  NORVI IIOT-AE01-T
Product Part Numbers   NORVI IIOT-AE01-T

Mechanical Properties #

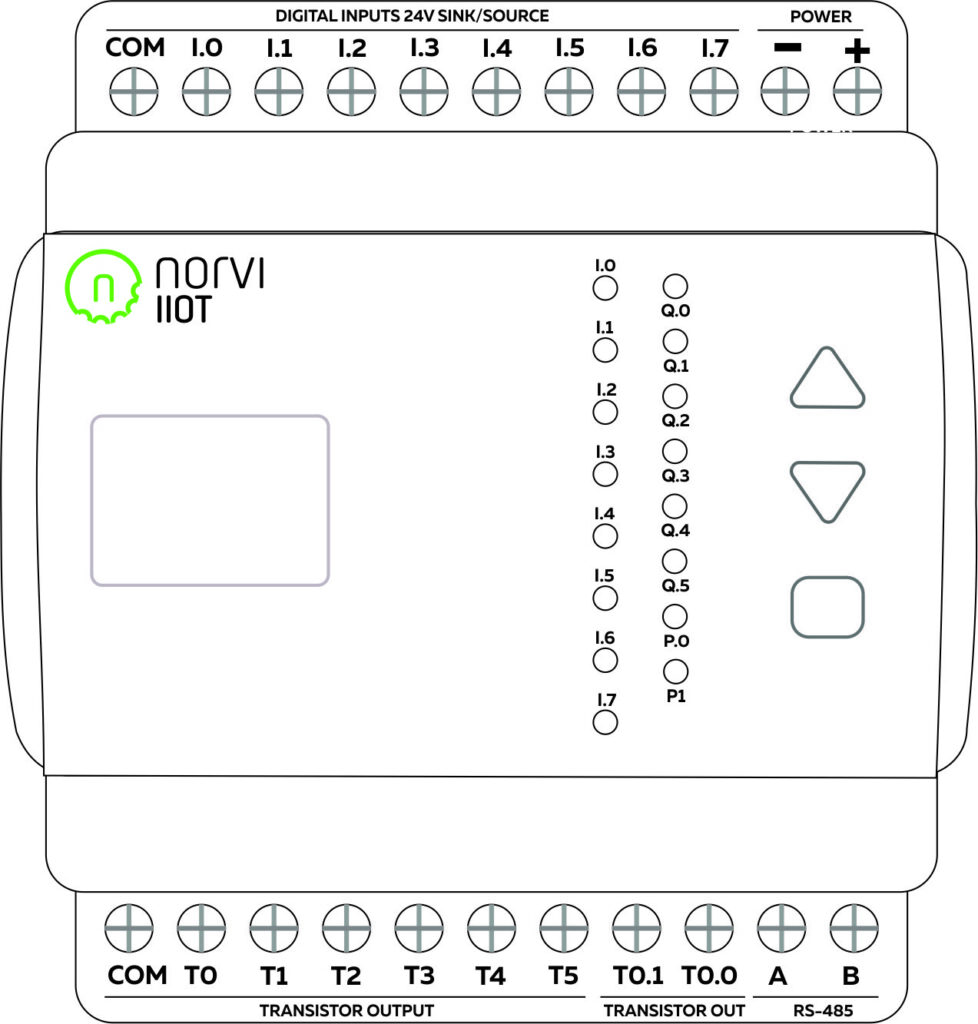

Enclosure  NORVI 204
Mounting / Installation Method  DIN RAIL / MOUNTING TABS
Terminal Type  SCREW TERMINAL
Terminal Arrangement  Top and Bottom
Length  90.50 mm
Height  56.60 mm
Width  60.60 mm

Environment #

IP degree of protection IP20
Operating altitude 0–2000 meters
Operating Temperature – -10… +85° C (14…185 °F)
Storage altitude 0–3000 meters
Shock resistance 15 gn for 11ms
Resistance to electrostatic discharge 4 kV on contact 8 kV on air
Resistance to electromagnetic fields 10 V/m (80 MHz …… 1GHz)
3 V/m (1.4 MHz …… 2 GHz)
1 V/m (2 MHz …… 3 GHz)

Electrical Characteristics #

Grid-powered devices #

Rated Supply Voltage (V)24V DC
Current Consumption (mA)400mA
Recommended Power Source1A, 24V DC

Processing #

SOC / MCU  ESP32-WROOM32
Flash Memory  4MB
ROM  448 KB
SRAM  520 KB
PSRAM  NOT AVAILABLE

Peripherals #

Built-in Buttons #

Button 1 PinGPIO32 Analog Input Level 1
Button 2 PinGPIO32 Analog Input Level 2
Button 3 PinGPIO32 Analog Input Level 3

OLED Display #

Display DriverSSD1306
Display Size0.96 inch
SCL PiNGPIO17
SDA PinGPIO16
RESET PinNOT CONNECTED

INPUTS and OUTPUTS #

Digital Inputs #

Number of Digital Inputs  8
Digital Input Polarity  both sinks and Source
Digital Input Maximum Voltage  32V DC
Digital Input Minimum Voltage  18V DC
Maximum Switching Frequency  1 khZ
Terminal ArrangementDigital Input 0 – GPIO18
Digital Input 1 – GPIO39
Digital Input 2 – GPIO34
Digital Input 3 – GPIO35
Digital Input 4 – GPIO19
Digital Input 5 – GPIO21
Digital Input 6 – GPIO22
Digital Input 7 – GPIO23

Transistor Outputs #

Number of Transistor Outputs  8
Transistor Output Type  OPEN COLLECTOR
Maximum Sink/Source Current (mA)  100mA
Maximum Applicable Voltage  36V DC
Maximum Switching Frequency  1 kHz
Terminal ArrangementT0.1 – GPIO26
T0.0 – GPI027
T0 – GPI014
T1 – GPI012
T2 – GPI013
T3 – GPI015
T4 – GPI02
T5 – GPI033

Communication Channels #

RS-485 Communication #

Communication Mode  HALF-DUPLEX
Transceiver  MAX485
Unit Load   1/4
Flow Control / Direction Control Pin  GPIO4
TX Pin  GPIO5
RX Pin  GPIO3
Terminal Arrangement

GPIO Map #

GPIO  Description  Usage
0  outputs PWM signal at boot  NRST
1  debug output at boot
2  connected to on-board LED  Transistor output 4
3  HIGH at boot  RX
4  RS-485  Flow Control
5  outputs PWM signal at boot  TX
6  connected to the integrated SPI flash
7  connected to the integrated SPI flash
8  connected to the integrated SPI flash
9  connected to the integrated SPI flash
10  connected to the integrated SPI flash
11  connected to the integrated SPI flash
12  boot fail if pulled high  Transistor output 1
13  Transistor output 2
14  outputs PWM signal at boot  Transistor output: 0
15  outputs PWM signal at boot  Transistor output 3
16  SDA  I2C
17  SCL  I2C
18input only   Digital Input 0
19input only   Digital Input 4
20
21input only  Digital Input 5
22input only   Digital Input 6
23input only   Digital Input 7
24
25
26  Transistor output: 0.1
27  Transistor output: 0.0
28
29
30
31
32  Analog Input  Buttons
33  Transistor output: 5
34  input only  Digital Input 2
35  input only  Digital Input 3
36  input only
37
38
39  input only  Digital Input 1

Expansion Port #

PIN  ESP32 Connection
1  IO25
2  TXD0
3  NOT CONNECTED
4  RXD0
5  BOOT IO0
6  IO32
7  3.3V
8  SCL – GPIO17
9  GROUND
10  SDA – GPIO16
